Наша сегодняшняя тема — котельная в цокольном этаже: требования к помещению, выбор отопительного оборудования и способа обогрева. Мы познакомимся с нормативной документацией, сравним разные типы котлов по экономичности и удобству эксплуатации, а также выберем оптимальные решения для отопительной системы. Итак, в путь.
Можно или нельзя
- Разрешено ли размещение котельной в цокольном этаже?
Да. Действующий по сей день СНиП 2-35-76 прямо указывает, что в жилах домах допускается проектирование встроенных котельных при условии, что они греют воду до температуры не выше 115°С.
- Возможно ли размещение газовых котлов в цокольном этаже?
В случае одноквартирного дома — да. Оно не противоречит приведенной выше выдержке из СНиП: температура теплоносителя на выходе котла обычно держится в пределах 70-80 градусов.
Нюанс: согласно тексту того же СНиП, в подвале нельзя использовать отопительное оборудование на газе или на жидком топливе, обладающем температурой вспышки (минимальной температурой, при которой пары вещества способны вспыхнуть в воздухе при контакте с источником зажигания) ниже +45 градусов. У природного газа температура вспышки равна -187,8°С . Однако цокольных этажей это ограничение не касается.
Обратите внимание, что речь идет только и исключительно о частных домах. Другой СНиП — за номером 42-01-2002 — прямо запрещает размещение использующего газ оборудования в подвальных и цокольных этажах зданий, за исключением блокированных (примыкающих друг к другу малоэтажных) и одноквартирных домов.
Требования к котельной
- Каковы требования к котельной, если планируется разместить твердотопливный котел или снабженную теплообменником печь на цокольном этаже?
Введенная в 1996 году инструкция по установке теплового оборудования в пункте 4.2 указывает, что мощность котла или любого другого источника тепла при их установке в цокольном помещении не должна превышать 350 кВт.
Кроме того:
- Высота потолка — 2,5 метра или выше;
- Предел огнестойкости стен — как минимум 0,75 часа;
- Котельная должна иметь естественное освещение. Площадь окна (см. Окна в цокольном этаже: размеры, конфигурация и установка) должна быть не меньше 0,03 квадратных метра на кубометр помещения;
- Система вентиляции должна обеспечить вытяжку в объеме, обеспечивающем полное обновление воздуха 3 раза в час, и приток в том же объеме с поправкой на расход воздуха при сгорании топлива.
Заметьте: ограничений по площади и объему котельной при их размещении в цоколе нет. Документ лишь указывает, что помещение должно обеспечивать удобный доступ к размещенному в нем оборудованию.
- Ужесточаются ли требования к помещению котельной, если планируется установить газовый котел на цокольном этаже?
Ответ можно найти в пункте 6.18 СП 42-101-2003:
- Высота потолка при мощности газового оборудования меньше 60 киловатт может быть уменьшена до 2 метров, при большей мощности ее минимальное значение — 2,5 метра;
- Требования к вентиляции и к площади окон полностью совпадают с описанными выше;
- Предел огнестойкости ограждающих стен не должен быть менее 45 минут;
Справка: такую огнестойкость обеспечивает, к примеру, кирпичная кладка толщиной 25 сантиметров (в кирпич).
- При мощности газового оборудования в 150 киловатт и выше котельная в цокольном помещении должна иметь отдельный выход.
Если вы планируете установить газовый котел в цокольном этаже — требования СНиП 42-01-2002 тоже придется учесть: вне зависимости от мощности оборудования в котельной должна присутствовать система контроля загазованности, способная автоматически перекрыть подачу газа.
Выбор источника тепла
Теперь давайте разберемся, как можно организовать отопление жилого цокольного этажа. Сравнить отопительное оборудование нам предстоит по двум параметрам — экономичности и автономности.
Экономичность
- Какой котел обеспечивает наиболее дешевое отопление (см. Котел в подвале: устанавливаем своими руками)?
Вот рейтинг отопительного оборудования по этому параметру в ценах 2017 года:
| Источник тепловой энергии | Цена киловатт-часа тепла, рубли |
| Магистральный газ | 0,7 |
| Сухие дрова | 1,2-1,4 |
| Каменный уголь | 1,5-1,7 |
| Пеллеты | 1,6-1,8 |
| Дизельное топливо | 3,4-4,0 |
| Электроэнергия | 4,0-5,5 |
Выводы очевидны: газовые котельные в цокольном этаже наиболее выгодны; электрическое отопительное оборудование, напротив, обеспечит вас самым дорогостоящим теплом.
Однако существует пара решений, способных заметно сократить расходы при пользовании дорогостоящим электричеством для нужд отопления.

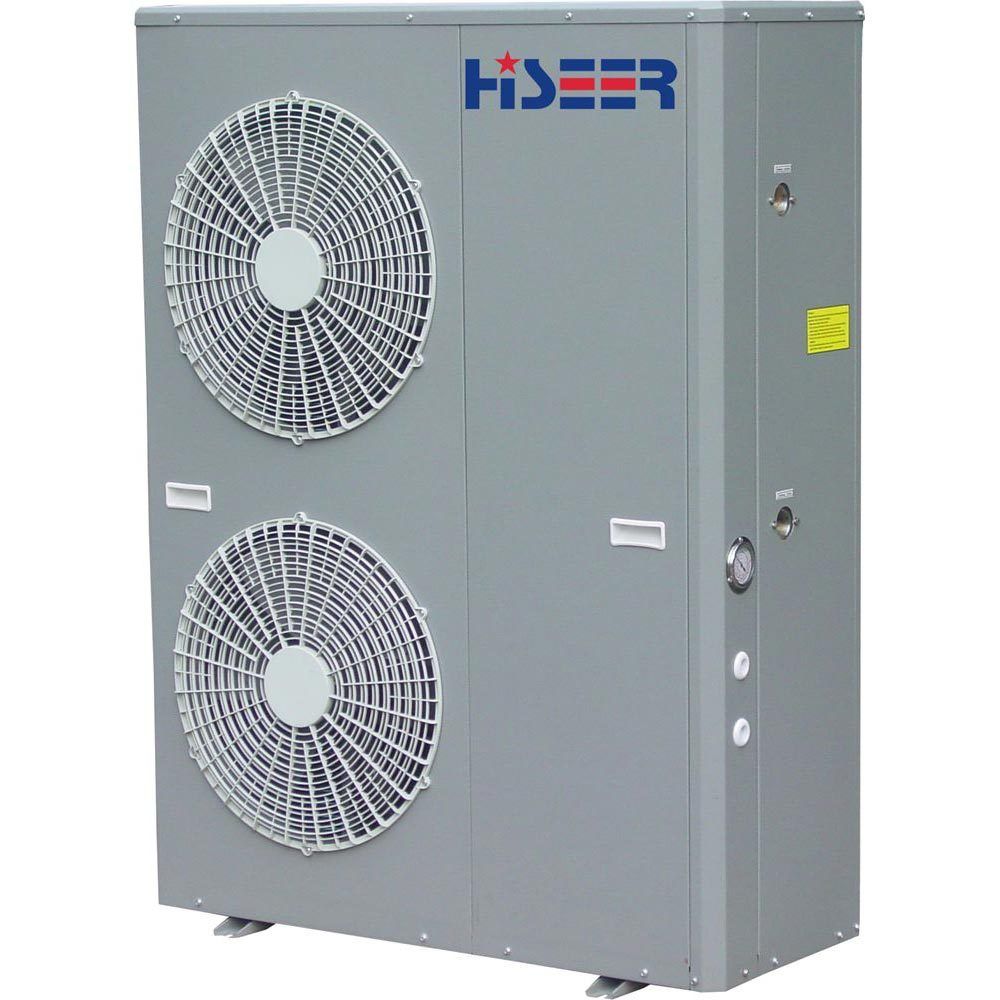

Тепловой насос использует электроэнергию не для прямого нагрева, а для работы компрессора, обеспечивающего циркуляцию теплоносителя между двумя теплообменниками — внутренним, отдающим тепло системе отопления, и наружным, расположенным в грунте, под водой или на воздухе. Изюминка конструкции теплового насоса — в том, что он способен отбирать тепловую энергию у относительно холодной среды для нагрева более горячей.
Мало того: количество транспортируемого в дом от низкопотенциального источника тепла в 3-6 раз превышает количество электрической энергии, расходуемой на работу компрессора. Эта особенность позволяет электроотоплению с использованием тепловых насосов успешно конкурировать с твердотопливными котлами.
Еще одно решение, позволяющее снизить расходы на отопление цокольного помещения электричеством — использование теплоаккумулятора (теплоизолированного бака для воды большой емкости). В комплекте с двухзональным счетчиком он способен уменьшить стоимость киловатт-часа тепла до 1,5-2 рублей.
Как работает такая схема:
- Ночью электрокотел работает на номинальной мощности, поддерживая работу отопления и нагревая запас воды в гидроаккумуляторе;
- Ночной расход электроэнергии оплачивается по более низкому ночному тарифу;
- Днем котел отключается, а вода продолжает циркулировать между теплоаккумулятором и отопительными приборами, постепенно отдавая им тепло.
Автономность
- Какое отопление цокольного этажа требует меньше внимания владельца?
- Все виды электрических нагревательных установок (котлы, электрорадиаторы, тепловые насосы и т.д.) и газовые котлы. Они работают автономно неограниченное время, не требуют периодического обслуживания и способны автоматически поддерживать заданную температуру в помещении.
- Почетное второе место — у дизельных котлов. Их автономность ограничена только размерами топливного бака.
- Третье место — у пеллетных и угольных котлов с автоматической подачей топлива. Бункера хватает на 7-10 дней автономной работы.
В хвосте уныло плетутся твердотопливные котлы и печи — классические, пиролизные и верхнего горения. Рекорд автономной работы в этом классе принадлежит котлу верхнего горения Stropuva и составляет всего 31 час. Типичная недорогая печка в цокольном этаже требует обслуживания (растопки и чистки зольника) каждые 6-12 часов.
Вывод: напольный или настенный газовый котел в цокольном этаже — идеальное во всех отношениях решение. Он не требует внимания владельца и дает самое дешевое тепло.
Выбор отопительных приборов
- Какими приборами лучше организовать отопление в цокольном этаже?
Давайте немного поразмыслим. Особенность цокольного помещения — большая площадь поверхностей, контактирующих с грунтом. Это означает, что зимой пол и нижняя часть стен станут источником холода.
Раз так — им нужна теплоизоляция. Очевидное решение для пола — утепленная стяжка.
Но если нам все равно предстоит укладка стяжки, почему бы не разместить в ней трубы водяного теплого пола?
Вот преимущества этого решения:
- Равномерный нагрев воздуха по всему объему помещения;
Справка: при конвекционном отоплении радиаторами разница температур между уровнями пола и потолка может достигать 6-8 градусов.
- Субъективный комфорт. Ходить по теплой поверхности просто-напросто приятно;
- Снижение теплопотерь за счет уменьшения средней температуры в помещении. В случае установки теплого пола, не нужно нагревать воздух под потолком до избыточной температуры, чтобы получить комфортные +20 — +22°С над полом.
Если идея теплого пола по какой-то причине не привлекает вас — к вашим услугам алюминиевые секционные радиаторы. Эти приборы сочетают разумную стоимость (от 2500 рублей за 10-секционный радиатор) с прекрасной теплоотдачей (до 210 ватт на секцию).
Единственный минус алюминиевых батарей — их сравнительно невысокая прочность по отношению к внутреннему давлению — нивелируется стабильностью параметров отопления в автономной системе.
- Какие трубы использовать для разводки отопления своими руками?
Стабильность давления и умеренная температура теплоносителя позволяет использовать недорогие полимерные и металлополимерные трубы.
Для укладки водяного теплого пола применяются:
| Изображение | Вид труб |
|
|
PEX (из сшитого полиэтилена). Сшивкой называется процесс соединения длинных молекул полиэтилена поперечными связями, формирующимися при лучевой или химической обработке. Сшивка делает полимер более термостойким и прочным. Трубы PEX соединяются фитингами, использующими память формы: растянутая труба натягивается на штуцер и, возвращаясь к прежним размерам, обжимает его. Для дополнительной фиксации соединения используется надвижная гильза. |
|
|
PERT (из термостойкого полиэтилена). В отличие от PEX, они могут соединяться недорогими фитингами под муфтовую сварку. |
|
|
Металлопластиковые. Они представляют собой композит из алюминиевого сердечника и оболочек (внутренней и внешней) из PEX или PERT. Соединяются компрессионными и пресс-фитингами. |
Обратите внимание: все три вида труб поставляются в бухтах длиной 50-200 метров, что позволяет избежать укладки соединений в стяжку.
Для разводки радиаторного автономного отопления чаще всего применяются полипропиленовые трубы с армированием фольгой или минеральным волокном. Армирование увеличивает прочность трубопровода на разрыв и, что куда важнее, уменьшает его удлинение при повышении температуры теплоносителя.
Заключение
Надеемся, что нам удалось ответить на все вопросы читателя. Узнать больше о том, как реализуется размещение отопления в цокольном этаже, вам поможет видео в этой статье. Успехов!
