Сегодня нам с читателем предстоит познакомиться с базовыми правилами монтажа канализации в отдельной квартире, частном и многоквартирном доме. Мы изучим рекомендации нормативных документов и постараемся предотвратить типовые ошибки, которые может совершить новичок в области монтажа сантехнического оборудования. Приступим.

Нормативные требования

  1. Существуют ли какие-либо ГОСТы и СНиПы на прокладку внутренней и внешней канализации?

Разумеется. Наиболее новые документы — СП 30.13330.2012 и 32.13330.2012. Это своды правил проектирования и монтажа внутренних и внешних систем  водоотведения.

Обложка СП 30.13330.2012
Обложка СП 30.13330.2012

Вот краткое изложение ключевых требований документов.

СП 30.13330.2012

  • Трубопроводы канализации прокладываются только по прямым. Для изгиба или поворота служат соединительные детали (фасонина). Соединять трубы под углом или монтировать их внатяжку не допускается;

Комментарий автора: выполненное под углом раструбное соединение с большой вероятностью даст течь из-за неравномерного сжатия уплотнительного кольца. Деформация трубы может привести к ее разрушению (в первую очередь при низких температурах).

Повороты выполняются за счет фасонины
Повороты выполняются за счет фасонины
  • Уклон горизонтальных участков сточной системы должен быть постоянным. Переменный уклон приведет к скоплению твердых фракций стоков на отдельных участках канализации. Труба с контруклоном и вовсе станет причиной постоянных засоров из-за скопления взвесей и жира;
Гребенка с контруклоном: засоры гарантированы
Гребенка с контруклоном: засоры гарантированы
  • Для присоединения горизонтальных отводов к стоякам следует по возможности использовать косые крестовины и тройники: они увеличивают пропускную способность канализации и заметно упрощают прочистку засоров;
  • Канализация может прокладываться открыто (по подвалам, техническим этажам и т.д.) и скрыто (в сантехкабинах, над подвесными потолками, в перегородках). В грунт можно укладывать только трубы из полимерных материалов;
Открытая разводка в подвале
Открытая разводка в подвале




  • Место прохода канализационного стояка через перекрытие должно быть заделано на всю его толщину. СП рекомендует использовать для заделки цементный раствор, однако в частных домах с деревянными перекрытиями это решение по понятным причинам неприменимо;
  • Разводка канализации под потолком, в полу и стенах кухонь и жилых комнат запрещена;

Комментарий автора: СП никак не объясняет запрет прокладки канализации в стенах кухни. На практике это решение достаточно популярно: с точки зрения удобства прочистки засора, скрытая за гипсокартонной фальшстеной или в штробе канализационная гребенка ничем не уступает проложенной открыто.

Кухонная канализация проложена в штробе
Кухонная канализация проложена в штробе
  • При скрытой прокладке канализационного стояка напротив ревизии должен быть предусмотрен люк с площадью не более 0,1 м2;
  • Вентиляционный вывод стояка может проходить через кровлю или вентиляционную шахту. Он должен возвышаться как минимум на 20 см над скатной или неэксплуатируемой плоской крышей и на 10 см над срезом шахты;
ЧИТАТЬ ЕЩЕ  Почему гудят трубы: поиск источника шума в подвале и квартирах
Выводы канализационных стояков на плоской крыше
Выводы канализационных стояков на плоской крыше

Комментарий автора: наличие вентиляционных выводов канализации крайне желательно даже  в частном доме с несколькими сантехническими приборами. Без них периодический срыв гидравлических затворов при сливе воды из бачков унитазов и ванн станет причиной появления специфического амбре, которое едва ли порадует ваших близких.

  • Диаметр вентиляционного участка канализационного стояка должен соответствовать диаметру его сточной части. Фановая труба не должна снабжаться колпаками или дефлекторами;

Комментарий автора: по собственному опыту — в небольшом частном доме этим правилом можно пренебречь. 110-миллиметровая канализация прекрасно вентилируется через 50-миллиметровый вывод с колпаком, защищающим трубу от дождя. Неприятных запахов  в доме нет.

Вентиляционный вывод имеет диаметр 50 мм и снабжен колпаком
Вентиляционный вывод имеет диаметр 50 мм и снабжен колпаком
  • Ревизии или косые тройники, служащие для прочистки засоров, должны быть установлены внизу и вверху стояков, через каждые три этажа (при высоте здания в пять и более этажей), в начале горизонтальных участков с тремя и более подключенными к ним сантехническими приборами, а также на поворотах горизонтальных участков. Прямые участки бытовой канализации снабжаются ревизиями через каждые 12 (при диаметре 50 мм) или 15 (при диаметре 100-150 мм) метров;
Ревизия на 50-миллиметровой лежневке в коттедже
Ревизия на 50-миллиметровой лежневке в коттедже
  • Если горизонтальный участок канализации проложен под потолком, тройник для его прочистки удлиняется и выводится через пол этажом выше (при необходимости — с устройством закрывающегося люка;
  • Если борта сантехнического прибора, установленного в подвале или цокольном этаже, ниже люка ближайшего колодца дворовой канализации, помещение снабжается отдельным выпуском на колодец с обязательной установкой на выпуске автоматического фекального насоса или  (что гораздо дешевле и надежнее) обратного клапана;
Обратный клапан исключит затопление стоками при засоре дворовой канализации
Обратный клапан исключит затопление стоками при засоре дворовой канализации
  • Длина выпуска на колодец от его оси до ближайшей прочистки не должна превышать 8 метров для трубы диаметром 50 мм, 12 м для 100 мм и 15 метров для 150 мм;
ЧИТАТЬ ЕЩЕ  Температура воды на ГВС и отоплении: нормативные требования и реальные значения
Перед выпуском всегда монтируется тройник для прочистки
Перед выпуском всегда монтируется тройник для прочистки
  • Диаметр выпуска не может быть меньше наибольшего диаметра стояков или лежневок (горизонтальных веток системы водоотведения);
  • Если организация вентиляции канализационных стояков по каким-то причинам невозможна, допускается объединение нескольких стояков перемычкой, соединяющей их верхние точки. При залповом сбросе стоков через один из стояков воздух подсасывается через другие из вентилируемой наружной канализации.

Еще одна альтернатива вентиляционному выводу — установка в верхней точке стояка вакуумного клапана, подсасывающего воздух при падении давления в канализации (читай — при залповом сбросе стоков);

Вакуумные клапаны
Вакуумные клапаны
  • Наличие гидравлических затворов у сантехнических приборов обязательно.

Справка: гидрозатвор — это всего лишь изгиб сточной трубы, в которой постоянно стоит вода. Затвор препятствует появлению запаха из канализации.

Стоящая в сифоне вода исключает появление запахов
Стоящая в сифоне вода исключает появление запахов

СП 32.13330.2012

  • Минимальный уклон наружной канализации равен 0,008 (8 миллиметров на метр длины) для труб диаметром 150 мм и 0,007 для диаметра 200 мм;

Примечание автора: согласно СП, наружные сети канализации прокладываются трубами размером не менее 150 мм. Однако в частном доме выпуск на колодец, выгребную яму или септик вполне может иметь размер 110 мм. Такая труба прокладывается с уклоном не менее 0,02.

  • Присоединения и повороты наружной канализации выполняются в колодцах;
На повороте наружной канализации обустроен смотровой колодец
На повороте наружной канализации обустроен смотровой колодец
  • Угол присоединения не может быть меньше 90 градусов;

Комментарий автора: и в этом случае для присоединения желательно использовать косые тройники и крестовины.

  • Глубина заложения труб диаметром до 500 мм может быть на 300 мм меньше максимальной глубины промерзания грунта в данном регионе, но не меньше 700 мм;
  • Смотровые колодцы устраиваются на прямых участках канализации диаметром 150 мм через каждые 35 метров, диаметром 200-450 мм — через каждые 50 метров.

Материалы

  1. Какие трубы можно использовать для монтажа канализации?

В настоящее время в массовой продаже можно найти четыре разновидности труб и фасонины:

  • Чугунные. Они дороги, обладают солидным весом и требуют значительных затрат времени на монтаж раструбных соединений: раструб чеканится каболкой (органическим волокном со смоляной пропиткой) и герметизируется цементом. Достоинство чугунных труб — низкий уровень шума: вы практически не слышите слива воды соседями по стояку;
Чугунный стояк канализации
Чугунный стояк канализации
  • ПВХ. Низкая цена сочетается с долговечностью материала (ВСН 58-88 предусматривает срок службы полимерной канализации в 60 лет против 40 лет у чугуна) и предельной простотой монтажа: отрезанная по размеру труба вставляется в снабженный резиновым уплотнителем раструб;
Раструб канализации ПВХ
Раструб канализации ПВХ
  • Полипропиленовые. Они отличаются от ПВХ повышенной термостойкостью (90 градусов против 65) и несколько большей кольцевой жесткостью;
  • Так называемая бесшумная канализация отличается от обычных полимерных труб слоем полимера с минеральным наполнителем. Он действительно заметно снижает уровень шума при сливе воды, но лишь в комплексе с другими мерами — уменьшенным шагом крепежа и хомутами с поглощающими вибрацию прокладками.
Стояк из бесшумной пластиковой трубы
Стояк из бесшумной пластиковой трубы

Обратите внимание: прочие виды труб (ВЧШГ, керамические, бетонные, асбестоцементные и т.д.) мы не упоминаем, поскольку они не применяются для монтажа систем водоотведения отдельных зданий.

Производители фасонины и труб обычно используют цветовую маркировку:

  • Серый цвет указывает на назначение для монтажа внутренней канализации;
  • Оранжевые трубы предназначены для укладки в грунт;
Оранжевые трубы могут укладываться в грунт
Оранжевые трубы могут укладываться в грунт
  • Белая канализация — бесшумная.

Размеры

  1. Какие диаметры труб используются при монтаже внутренней канализации?

Унитаз подключается 110-миллиметровой трубой (100 мм для чугунной канализации), прочие приборы (раковины, ванны, душевые кабины, стиральные машины и т.д.) — диаметром 50 мм.

Важно: диаметр труб по ходу движения стоков может оставаться неизменным или увеличиваться. Сужение станет местом постоянных засоров.

Стояк и отвод для унитаза имеют диаметр 100 (110) мм, прочие трубы — 50 мм
Стояк и отвод для унитаза имеют диаметр 100 (110) мм, прочие трубы — 50 мм

Прокладка

  1. С каким уклоном нужно монтировать трубы гребенки (внутренней разводки канализации в квартире)?

Участки диаметром 110 мм — с уклоном не меньше 2 см на погонный метр. Для 50-миллиметровой трубы уклон увеличивается до 0,03.

Минимальные уклоны для разных диаметров
Минимальные уклоны для разных диаметров
  1. Как крепить трубы к стенам?

Если они обладают ровной поверхностью, используйте для крепления гребенки и лежневок клипсы. Для неровных стен больше подойдут регулируемые хомуты. Они же применяются при монтаже стояков.

Крепление труб на клипсы
Крепление труб на клипсы

Полезно: вертикальные трубы и фасонину лучше крепить непосредственно под горловиной раструба. В этом случае исключается расстыковка соединения даже при ослаблении хомута.

При прокладке лежневки по подвалу применяются, кроме того, подвесы, закрепленные на стенах, кронштейны  и опоры.

Лежневка уложена на опору — вбитую в стену арматуру
Лежневка уложена на опору — вбитую в стену арматуру
  1. Каким должен быть шаг между точками крепления?

Не больше 10-12 диаметров трубы. При большем шаге пластиковая труба может со временем провиснуть, образуя участок с контруклоном.

Шаг между точками крепления — 8-10 диаметров трубы
Шаг между точками крепления — 8-10 диаметров трубы

Соединения

  1. Чем отрезать пластиковую канализационную трубу?

И ПВХ, и полипропилен режутся обычной ножовкой. Однако куда лучший результат дает применение болгарки с режущим кругом: срез будет идеально ровным, без трещин и заусенцев.

Болгарка — идеальный инструмент для резки пластиковой канализации
Болгарка — идеальный инструмент для резки пластиковой канализации
  1. Что делать, если труба не входит в раструб?

Снимите на ней наружную фаску. Это можно сделать той же болгаркой, напильником или острым ножом.

Обратите внимание на наружную фаску на конце трубы
Обратите внимание на наружную фаску на конце трубы

Затем нанесите на наружную поверхность трубы и/или на резиновое кольцо в раструбе жидкое мыло или любую нейтральную смазку (крем для рук, вазелин и т.д.).

Нанесенная на соединяемые детали смазка уменьшит необходимое для сборки соединения усилие
Нанесенная на соединяемые детали смазка уменьшит необходимое для сборки соединения усилие

При сборке соединения надежно зафиксируйте одну из деталей (хомутами или упором в стену).

  1. Как подключить к канализационной гребенке обвязку ванны?

Косым тройником. Его боковой отвод должен направлять воду к стояку.

Слив ванны соединяется с отводом косого тройника
Слив ванны соединяется с отводом косого тройника
  1. Умывальники и мойки тоже подключаются косыми тройниками?

Не обязательно. Для них нехарактерны залповые сбросы, поэтому можно использовать прямые уголки и тройники.

Отвод для умывальника выполнен прямым тройником
Отвод для умывальника выполнен прямым тройником
  1. Почему пластиковая канализация начинает течь по соединениям и как предотвратить течи?

Причина в том, что при длительном отсутствии расхода воды через канализацию резиновые уплотнительные кольца высыхают и утрачивают эластичность. Чтобы предотвратить появление течей, собирайте раструбные соединения на силиконовом герметике.

Сборка на герметике исключит течи соединений
Сборка на герметике исключит течи соединений

Запахи

  1. Как избежать появления запахов канализации в квартире или частном доме?

Отсутствие запахов обеспечивается двумя мерами:

  • Организацией вентиляции стояков, исключающей срыв гидрозатворов. О ней достаточно сказано в нормативной документации, с которой мы знакомились выше;
  • Герметизацией соединений канализации с сантехническими приборами. Для этой цели используются эластичные манжеты или любые подручные материалы: вспененные утеплители, микропористая резина или скотч.
Соединение гребенки с гофрой сифона под мойкой: герметичность обеспечивается штатным уплотнением раструба
Соединение гребенки с гофрой сифона под мойкой: герметичность обеспечивается штатным уплотнением раструба
Для уплотнения слива стиральной машины использован вспененный утеплитель
Для уплотнения слива стиральной машины использован вспененный утеплитель

Врезка

  1. Как врезаться в участок канализации, который нельзя разобрать для установки тройника?

Используйте компенсирующий патрубок. От обычного канализационного патрубка он отличается удлиненным раструбом.

Компенсирующий патрубок на канализационной лежневке
Компенсирующий патрубок на канализационной лежневке

Канализационная труба отрезается на небольшом расстоянии от  раструба, после чего на нее до упора надевается компенсатор. Затем в раструб устанавливается тройник, после чего компенсатор сдвигается по трубе и соединяется с тройником.

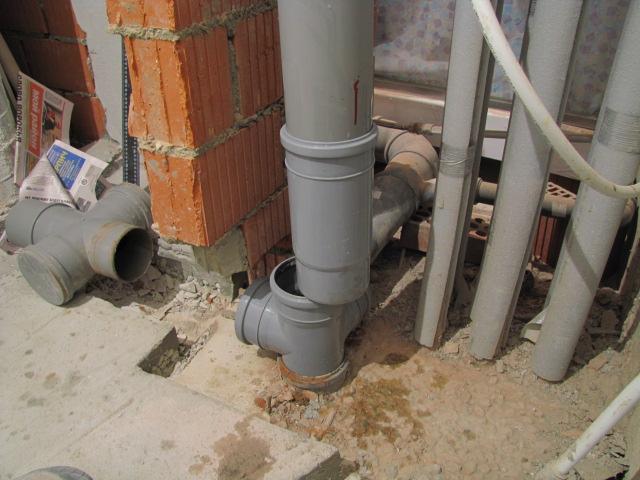

Врезка в стояк с использованием компенсатора
Врезка в стояк с использованием компенсатора

Обогрев

  1. Что делать, если местные условия препятствуют прокладке наружной канализации ниже уровня промерзания грунта?

Проложенный открыто участок сточной трубы утепляется и снабжается кабельным обогревом. Автор использовал для обогрева проложенной по фасаду дома канализации мансарды саморегулирующийся греющий кабель мощностью 30 ватт на погонный метр.

Канализация исправно функционировала при температуре вплоть до редких в Крыму -20°С.

Саморегулирующийся греющий кабель не дает замерзнуть проложенной по фасаду трубе
Саморегулирующийся греющий кабель не дает замерзнуть проложенной по фасаду трубе

Заключение

Надеемся, что наш материал поможет вам обеспечить надежную и безотказную работу канализации в собственном доме. Успехов!
